3 i 1 FNIRSI DSO-TC3 Digital Oscilloskop Transistor Tester Signal Generator (avanceret version)

3 i 1 FNIRSI DSO-TC3 Digital Oscilloskop Transistor Tester Signal Generator (avanceret version)

Normalpris $89.00
Normalpris Udsalgspris $89.00
Udsalg Udsolgt
Levering beregnes ved betaling.

3 i 1 FNIRSI DSO-TC3 Digital Oscilloskop Transistor Tester Signal Generator (avanceret version)

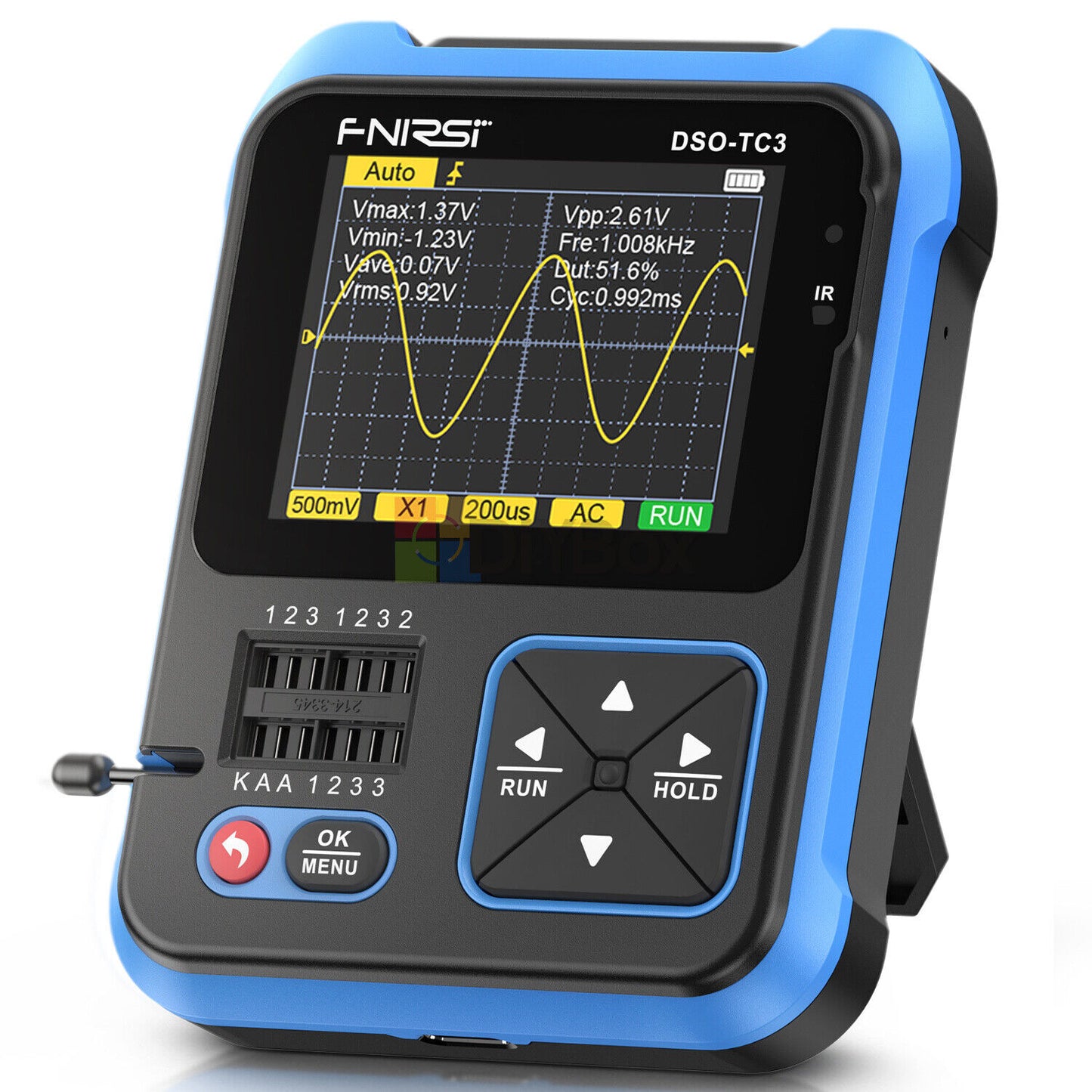

DSO-TC3 500kMHz håndholdt digitalt oscilloskop Transistor Tester Signal Generator

Dette produkt integrerer på genial vis digitalt oscilloskop, transistortester og signal generator funktioner i én maskine. Med en samplings hastighed i realtid på 10MS/s og båndbredde på 500Khz. Understøtter maksimal måling af 400V spændings signal. Med komplet trigger funktion (automatisk, enkelt, almindelig). Udstyret med en effektiv knap AUTO, kan den målte bølgeform vises uden besværlige justeringer. Identificer og mål automatisk forskellige transistorer. Automatisk detektering af pindefinitioner. 6 slags signalbølgeformer detektion. Og med kreds løbs kontinuitetstest funktion.

Funktioner:

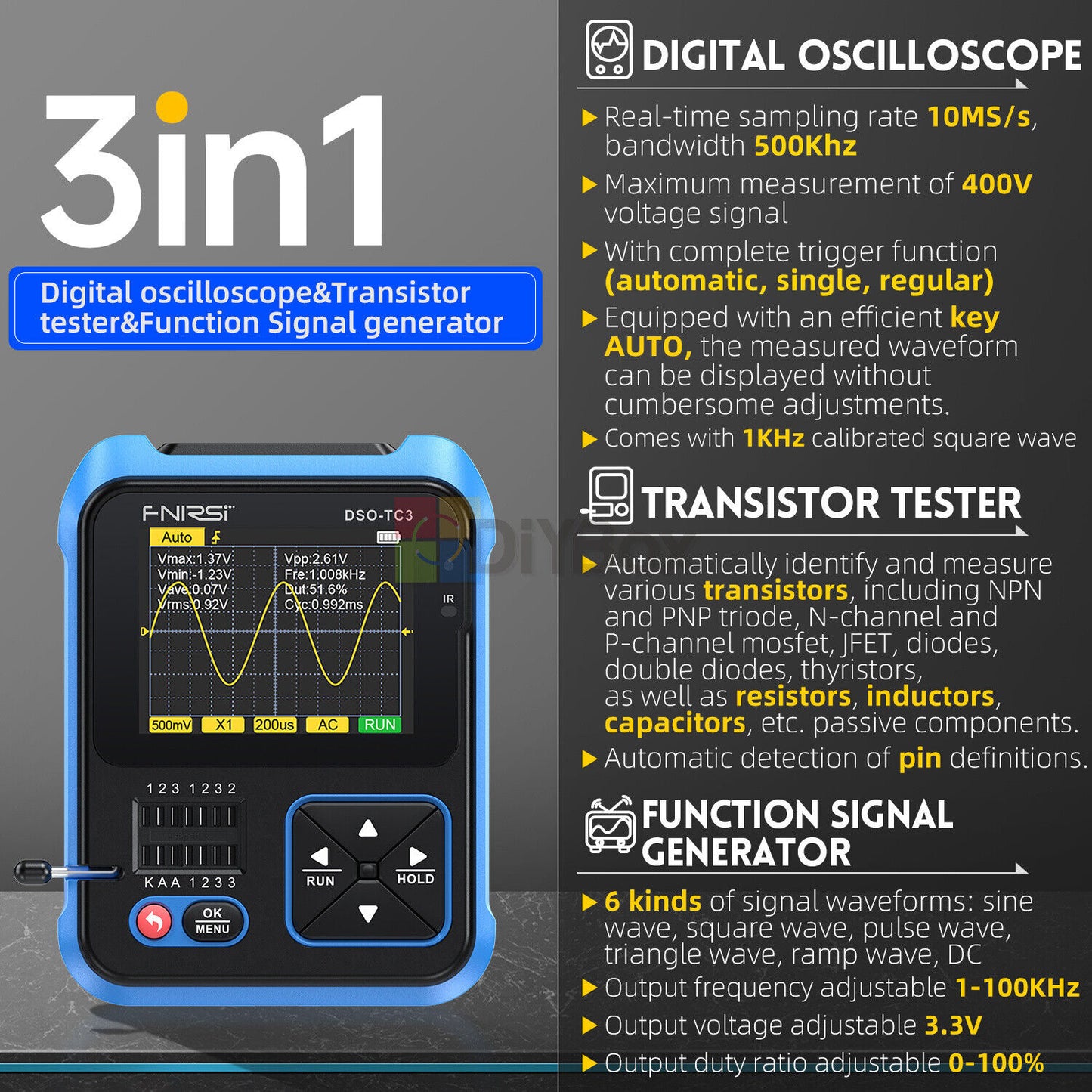

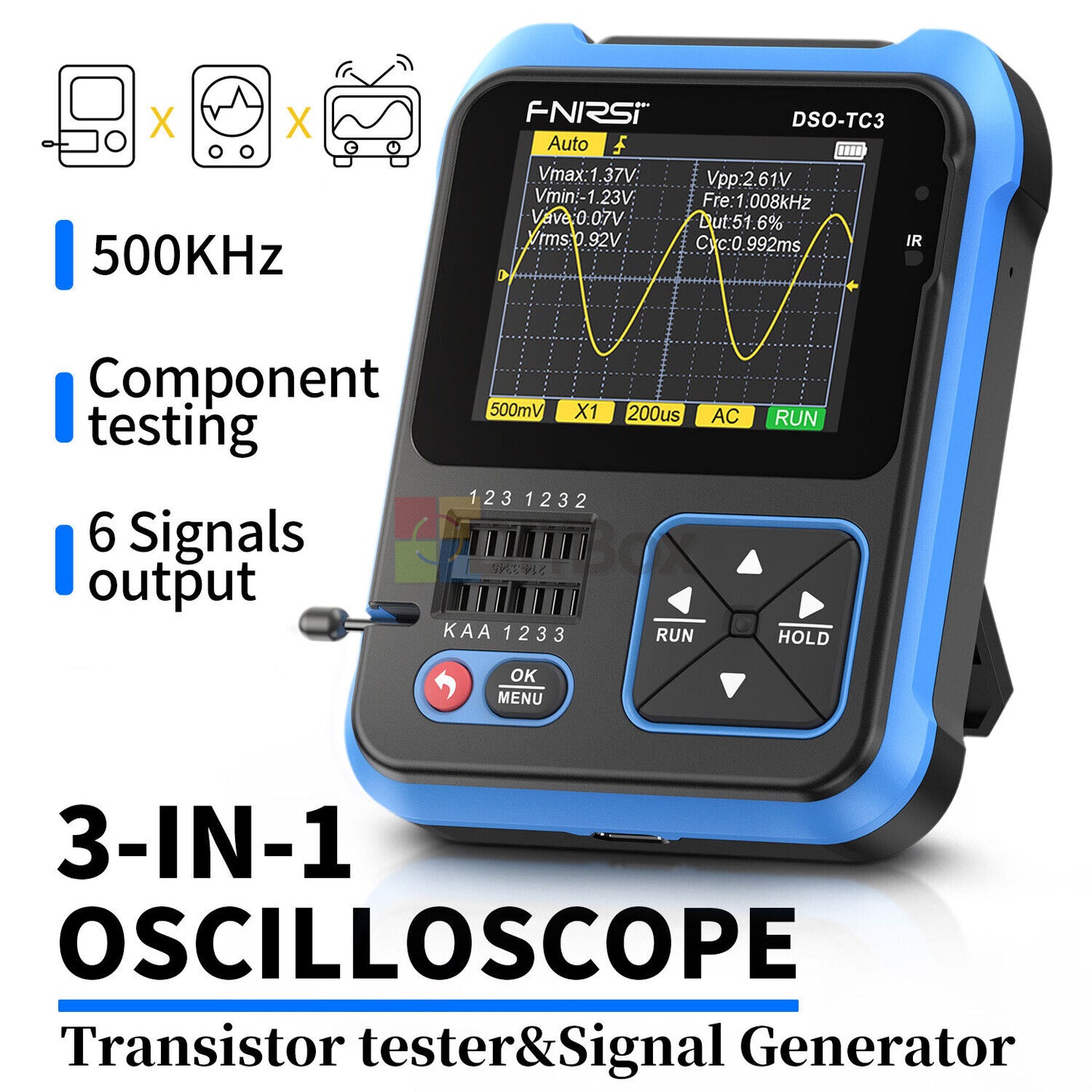

3-i-1-funktion: Dette produkt integrerer på genial vis digitalt oscilloskop, transistortester og signalgeneratorfunktioner i én maskine.

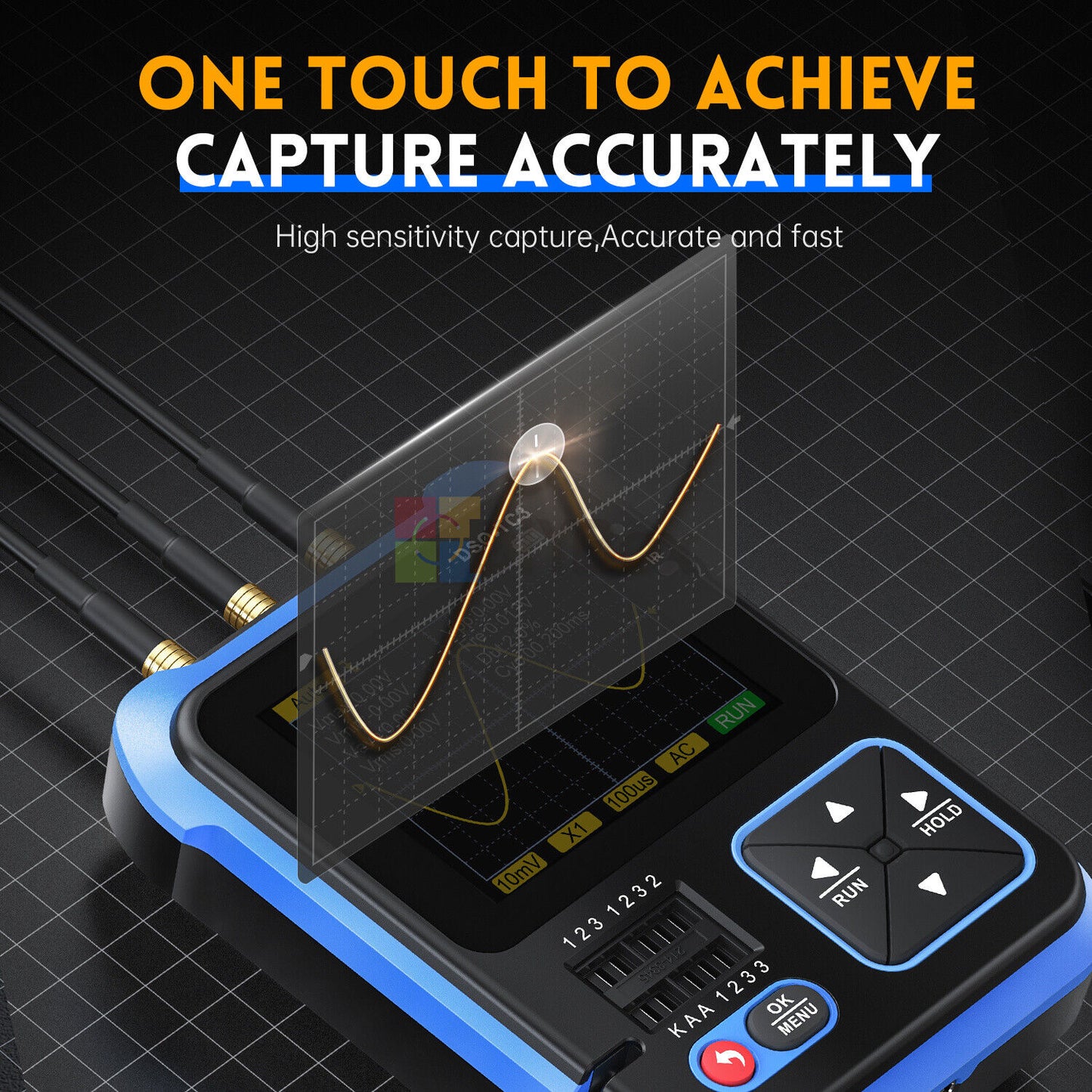

Digital oscilloskop funktion: Med en samplingshastighed i realtid på 10MS/s og båndbredde på 500Khz. Understøtter maksimal måling af 400V spændingssignal. Med komplet triggerfunktion (automatisk, enkelt, almindelig). Udstyret med en effektiv knap AUTO, kan den målte bølgeform vises uden besværlige justeringer.

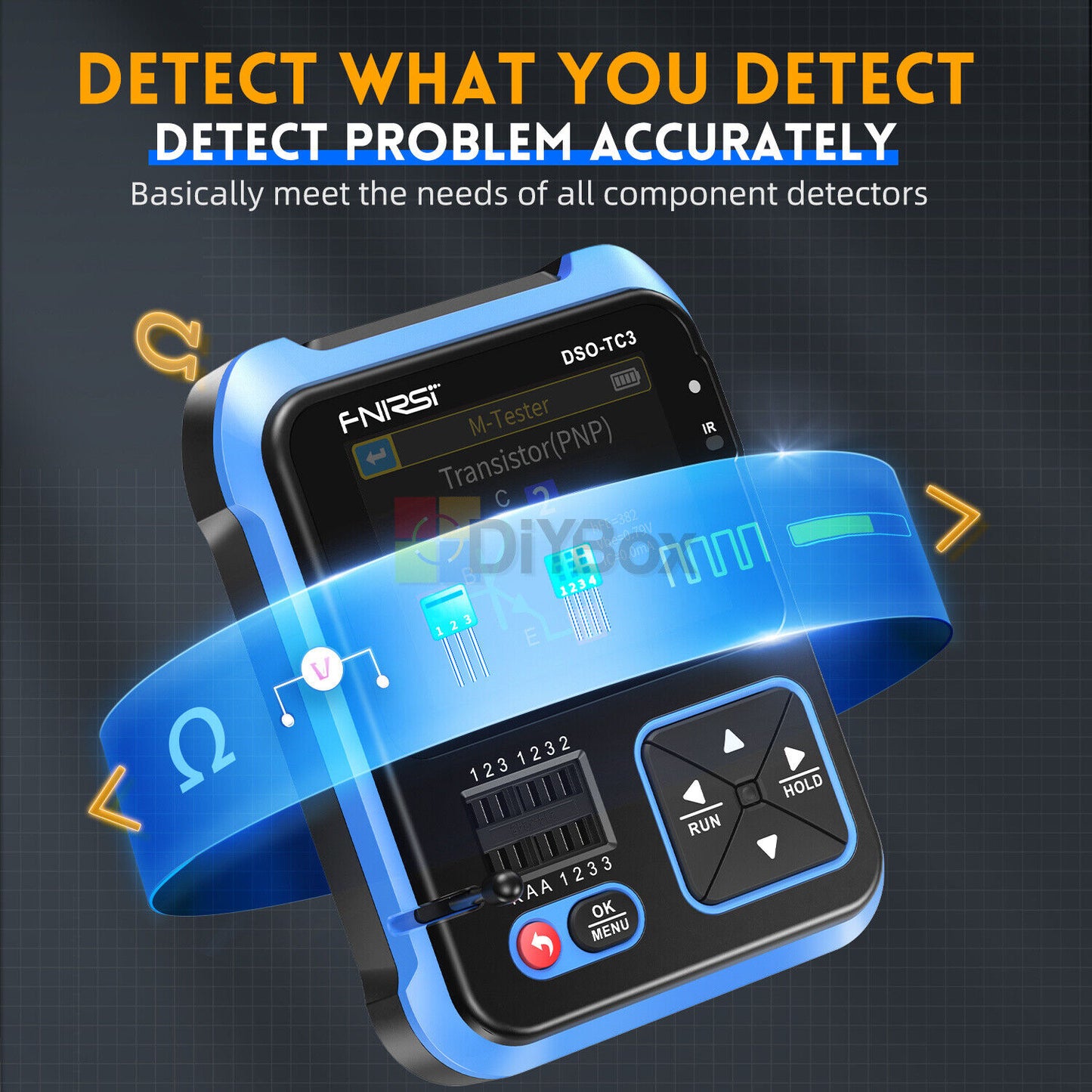

Transistor Tester Funktion: Identificer og mål automatisk forskellige transistorer, herunder NPN og PNP triode, N-kanal og P-kanal metaloxid-halvleder felteffekttransistor, JFET, dioder, dobbeltdioder, tyristorer, samt modstande, induktorer, kondensatorer, felteffekttransistor osv. passiv komponent. Automatisk detektering af pindefinitioner.

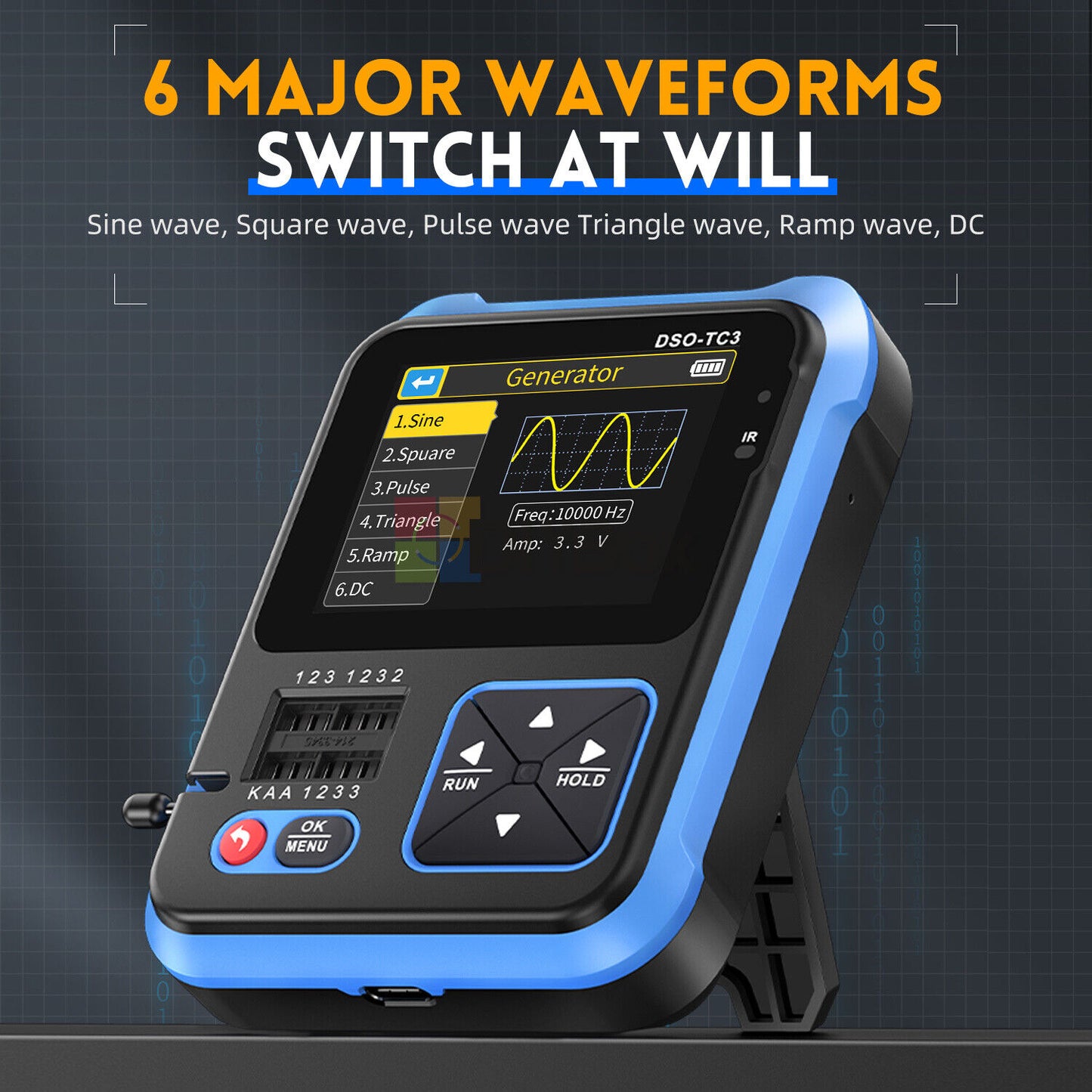

Signal generator funktion: 6 slags signalbølgeformer: sinusbølge, firkantbølge, pulsbølge, trekantbølge, rampebølge, jævnstrøm. 1-100KHz justerbar udgangsfrekvens. 3,3V justerbar udgangsspænding. 0-100% justerbar udgangsydelsesforhold.
Værktøjskasse funktion: Analyser automatisk specifik protokol infrarød kode. Andre funktionstilstande: inklusive kredsløbskontinuitetstest, 0-40V indgangsspændingsmåling, PWM-udgang, 0-32V diodemåling, temperatur- og fugtighedssensormåling osv.
Kompakt størrelse: Let og bærbar, kan også bruges som et bærbart værktøj til fejlretning på stedet.

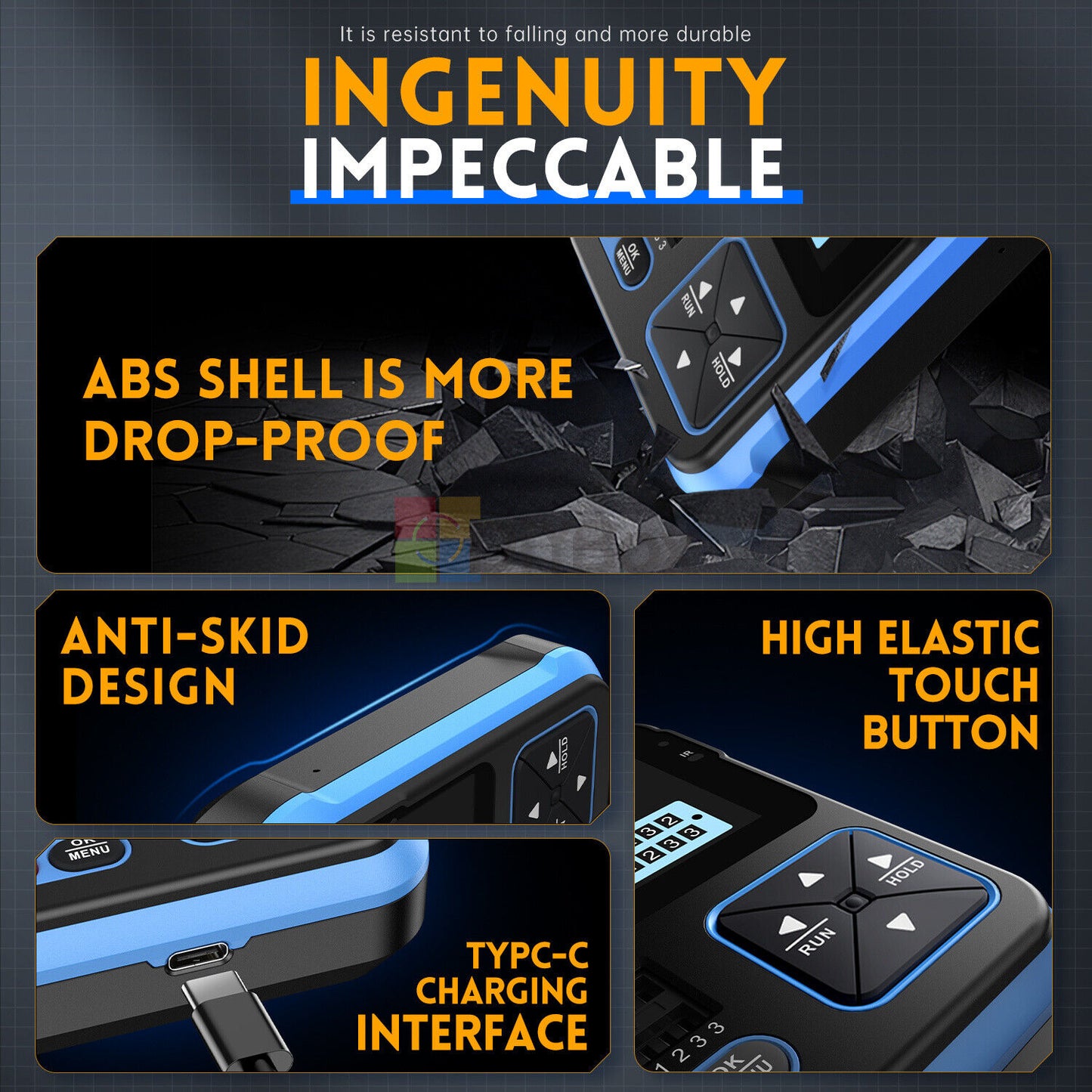

Pålidelig kvalitet: Vedtager ABS antidrop-hus, antislip konkavt design, højelasticitetsnøgler, enkel grænseflade, nem betjening.
2,4 tommer digital TFT-skærm: TFT-farveskærm, højopløsningsskærm med LED-baggrundsbelysning, med lyse farver og høj kontrast, du kan se dataene tydeligt i stærkt lys.
Høj nøjagtighed: Infrarød afkodningsdesign, hurtig respons, nøjagtig optagelse af meget følsomt responssignal, hurtig og præcis måling med lille fejl.
Rige og kraftfulde funktioner: Én knap til automatisk justering, understøttelse af gratis kontakt, støtte intelligent brandforebyggelse.
Lang holdbarhed: Indbygget 1500mAh genopladeligt polymerlithiumbatteri med høj kapacitet, lang levetid, Type-C-interface, kontinuerlig strømforsyning uden isolationstransformator, sikrere at bruge.
Foldebeslag: Leveres med usynligt beslag, integreret foldning, stabil placering, frigør dine hænder, optager ikke for meget plads.
Brede applikationer: Velegnet til mcu-fejlretning, bilreparation, reparation af husholdningsapparater, DIY elektronisk konkurrence, strømforsyningsfejlfinding, inverter osv.

Specifikationer:
Navn: 3-i-1 digitalt oscilloskop
Materiale: ABS
Type: standardkonfiguration, høj konfiguration (valgfrit)
Skærm: 2,4 tommer TFT farveskærm
Batteri: Indbygget 1500 mah genopladeligt lithiumbatteri (medfølger)
Opladningsgrænseflade: USB Type-C, +5V
Digitalt oscilloskop: 10MSa/s
Samplingsfrekvens i realtid: 500Khz
Analog båndbredde: 1ΜΩ
Indgangsmodstand: Vekselstrøm/Jævnstrøm
Koblingsmetode: 400V
Testspændingsområder: 10mV-10V
Lodret følsomhed (x1): 1us-10s
Horisontale tidsbasisintervaller:
Triggertilstand: Auto / Normal / Enkelt
Triggertype: Stigende kanter / Faldende kanter
Bølgeformfrysning: Ja
Automatisk måling: Ja

Transistor tester:
Kondensator: 25pF~100mF
Modstand: 0,01Ω ~ 50ΜΩ
Induktor: 10uH~1000uH
Batteri: 0,1~4,5V
Indgangsspænding: 0~40V
DS18B20: 0-85 ℃
DHT1: 0-60°C/5-95 %

Signalgenerator:
Sinusbølge: 1-10KHz/0-3,3V/50 %
Squarewave: 1-100KHz/3,3V/50 %
Pulsbølge: 1-100KHz/3,3V/0-100%
Trekantbølge: 1-10KHz/0-3,3V/50 %
Rampe: 1-10KHz/0-3,3V/0-100 %
Jævnstrøm: 0-3,3V

Varestørrelse: 110 * 76 * 30 mm / 4,33 * 2,99 * 1,18 tommer
Pakkestørrelse: 140 * 125 * 55 mm / 5,51 * 4,92 * 2,17 tommer
Pakkevægt:
Standardkonfiguration: 300g / 10,58 ounce
Høj konfiguration: 345g / 12,17 ounce

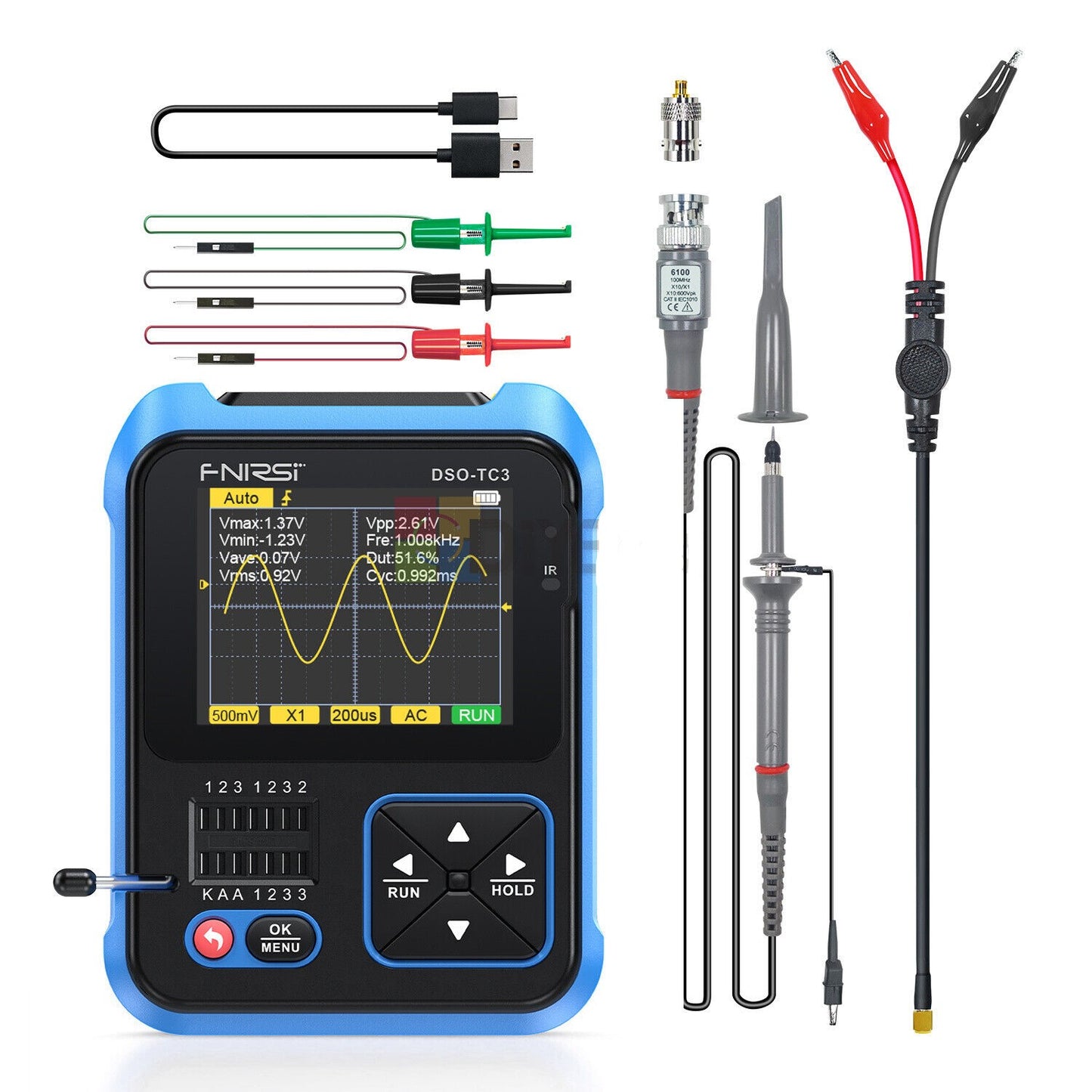

Pakkeliste (avanceret version):
1 * 3-i-1 digitalt oscilloskop
1 * Adapter
1 * Sonde
1 * Højtrykssonde
3 * Testkrog
1 * Type-C kabel
1 * Manual English
