Break Out Box 38 pin til Mercedes Benz Universal kompatibel med Bosch KTS

Break Out Box 38 pin til Mercedes Benz Universal kompatibel med Bosch KTS

€58,95
€75,95 €58,95
Udsalg Udsolgt
Inklusive skatter. Levering beregnes ved betaling.

BreakOut Box 38 pin til Mercedes Benz Universal kompatibel med Bosch KTS



Ved Mercedes køretøjer er en diagnose kun mulig med en bestemt PIN-opgave.

Det er tilfældet, når du bruger en 16PIN-stik en adapter,

i forbindelse med en Bosch Tester KTS.

Mercedes Benz-biler har forskellige kontrolenheder, som er deponeret med en bestemt PIN-tildeling.

Takket være denne breakout box kan du indstille PIN-opgaven på dit køretøj individuelt og uden lodning.

fordele



- Ekstra tykt kabel

- Top behandling

- Kompatibel med alle diagnostiske enheder, særligt velegnet til Bosch KTS

- Plug & Play



Tekniske egenskaber



- Adapterkasse med 37 banan jacks 4mm

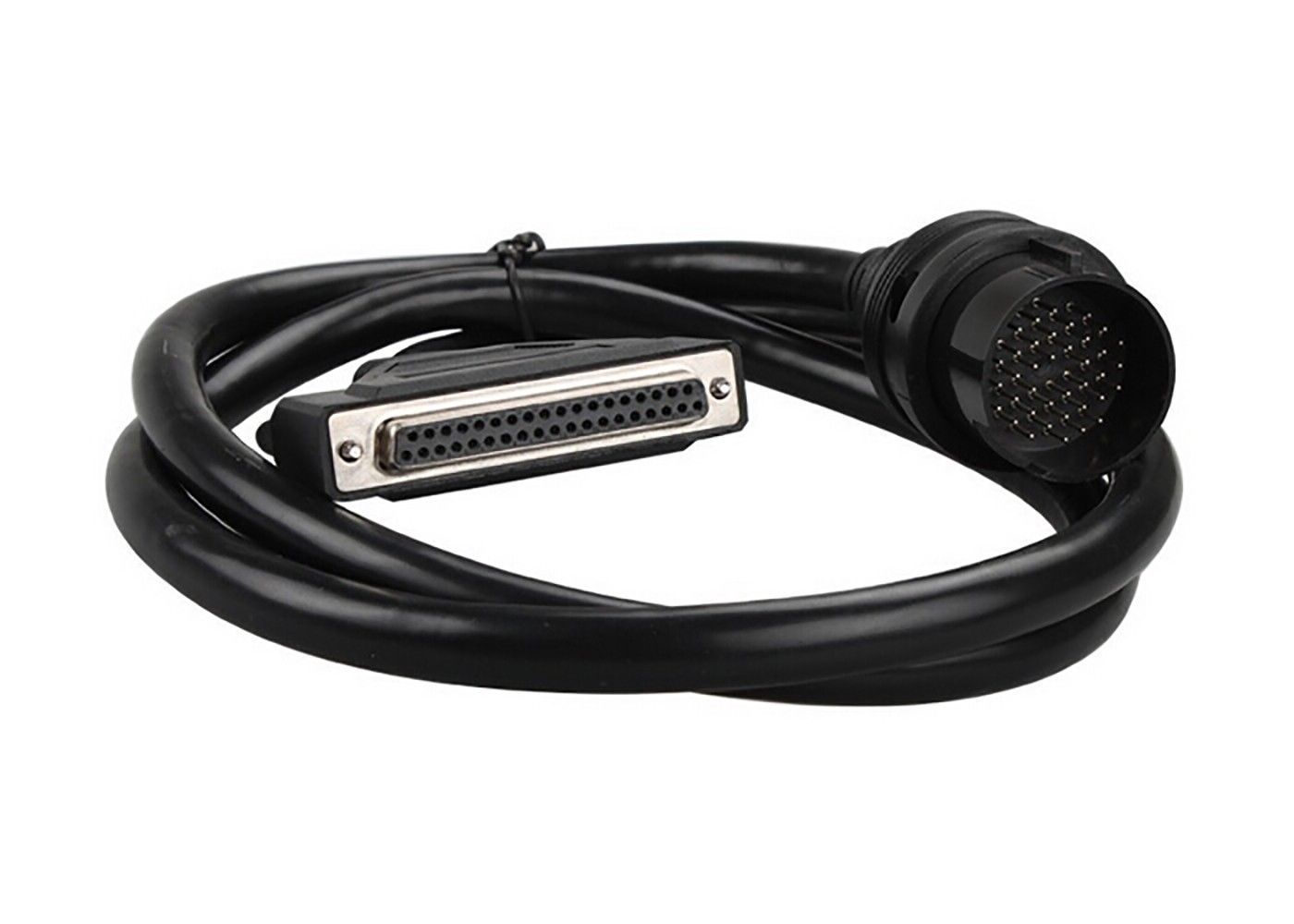

- Adapterkabel 38Pin han til DSUB stikkontakt



Pinout 38Pin Connection

Pin
Nummer

Pin
Name

Beschreibung
(kann auch nicht Belegt sein)

1

GND

 Masse

2



 Voltage, circuit 87

3



 Battery voltage, circuit 30

4



 LH-SFI or right LH-SFI control module
 or ME-SFI or right ME-SFI engine
 control module or HFM-SFI engine
 control module; EDS control module

5



 Left LH-SFI control module or right
 engine control module ME-SFI or
 HFM-SFI engine control module
 or EDS control module

6



 ABS or ABS/ASR or ASR/SPS
 or ETS/SPS or ESP/SPS control module

7



 EA/CC/ISC control module

8



 Base module

9



 ASD control module

10



 Transmission control module
 (TCM or ETC)

11



 ADS control module

12



 SPS control module13

13



 TNA-Signal (LH/Me/Diesel)

14



 O2S (LH)

15



 O2S II (LH) or instrument cluster

16



 A/C pushbutton control module

17



 DI control module or TD-Signal (Diesel)
 or TN-Signal (LH)

18



 Left DI control module

19



 Diagnostic module (OBD II)

20



 PSE control module

21



 CF control module

23



 ATA control module

28



 Ultrasonic PTS control module

30



 SRS control module

31



 RCL control module

35



 Headlamp range adjustmint
 control module



Pin 1 = terminal 31 (jord), W12, W15 (elektronik jord)

Pin 2 = spændingsterminal 87 eller Kl. 15z

Pin 3 = spændingsterminal 30

Motorstyring (pin 4)

= EDS (elektronisk dieselsystem)

= ERE (elektronisk serieinjektion)

= EVE (elektronisk manifoldinjektion)

= HFM (benzinindsprøjtning og tændingssystem (hot-film motorstyring))

= LH (benzininjektionsmotor LH 104, 119, 120 Motor LH højre)

= ME (motorelektronik (ME) motor 119, motor 120 ME højre

LH-Jetronic (Pin 5)

= LH (benzinindsprøjtning LH venstre motor 120)

= ME (motorelektronik ME venstre motor 120)

ABS-blokeringsbremser (pin 6)

= ETS (elektronisk traktionssystem)

= ASR (acceleration skid kontrol)

= ESP (elektronisk stabilitetsprogram)

**** E-Gas (pin 7)

= EFP (elektronisk acceleratorpedal)

= LLR (tomgangskontrol)

= TPM (fartpilot / tomgangskontrol)

Transmissionskontrol (pin 10)

= EAG (elektronisk styring til automatisk transmission 722,6)

= EGS (elektronisk transmissionskontrol (transmission 722,6))

Opvarmning / luft (Pin 16)

= HAU (automatisk opvarmning)

= TAU klimaanlæg temperatur kontrol

= KLA Klimatisierungsautomatik

EZL Elektronisk tænding (Pin 17)

= Motor 104, 119, 120 motor højre

= TD-signal (Diesel) Type 140

= TN signal (benzin) i LH / Type 202 HFM

Radio (Pin 33)

= Radio Audio 10, Audio 30, Audio 30 APS og COMAND med D2B
