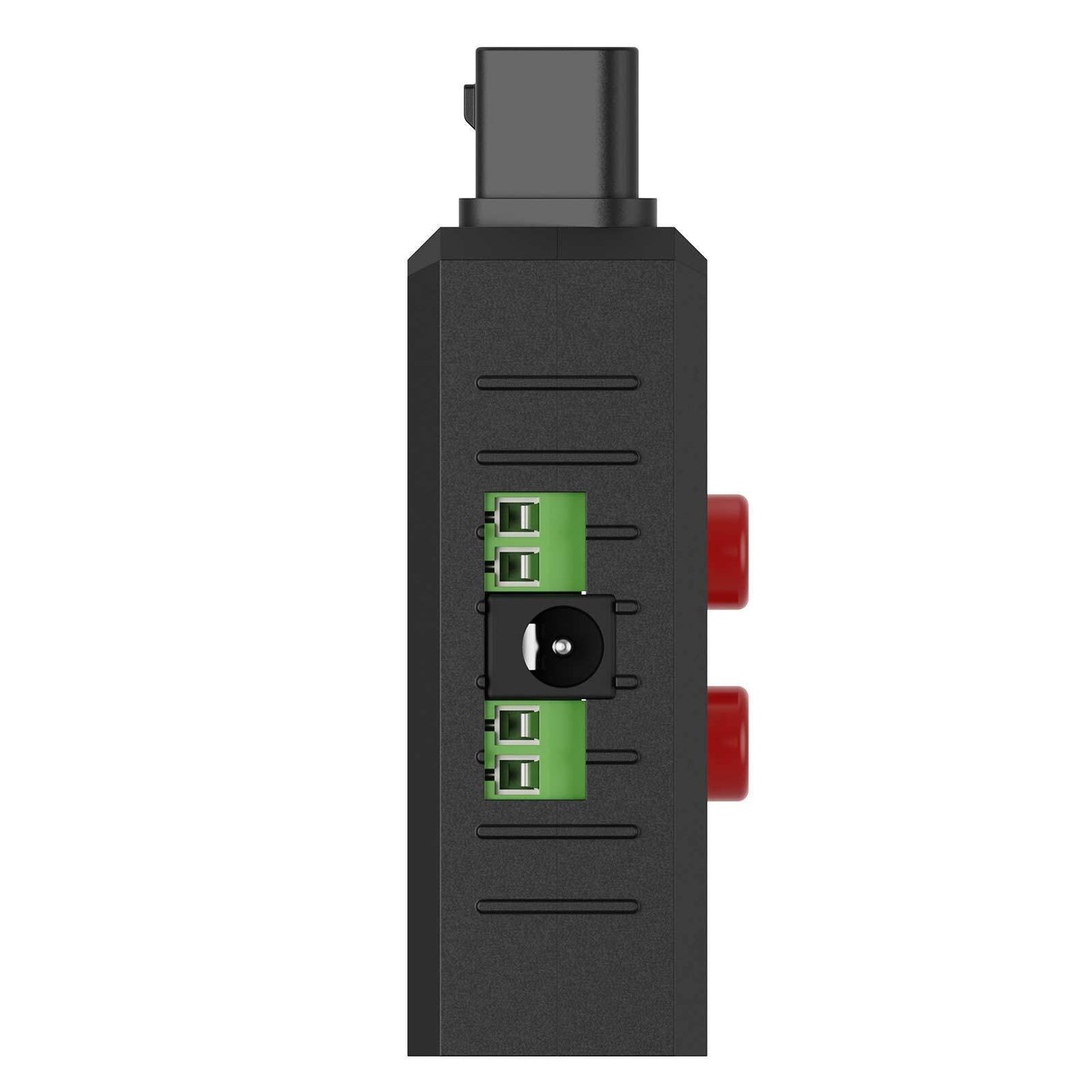

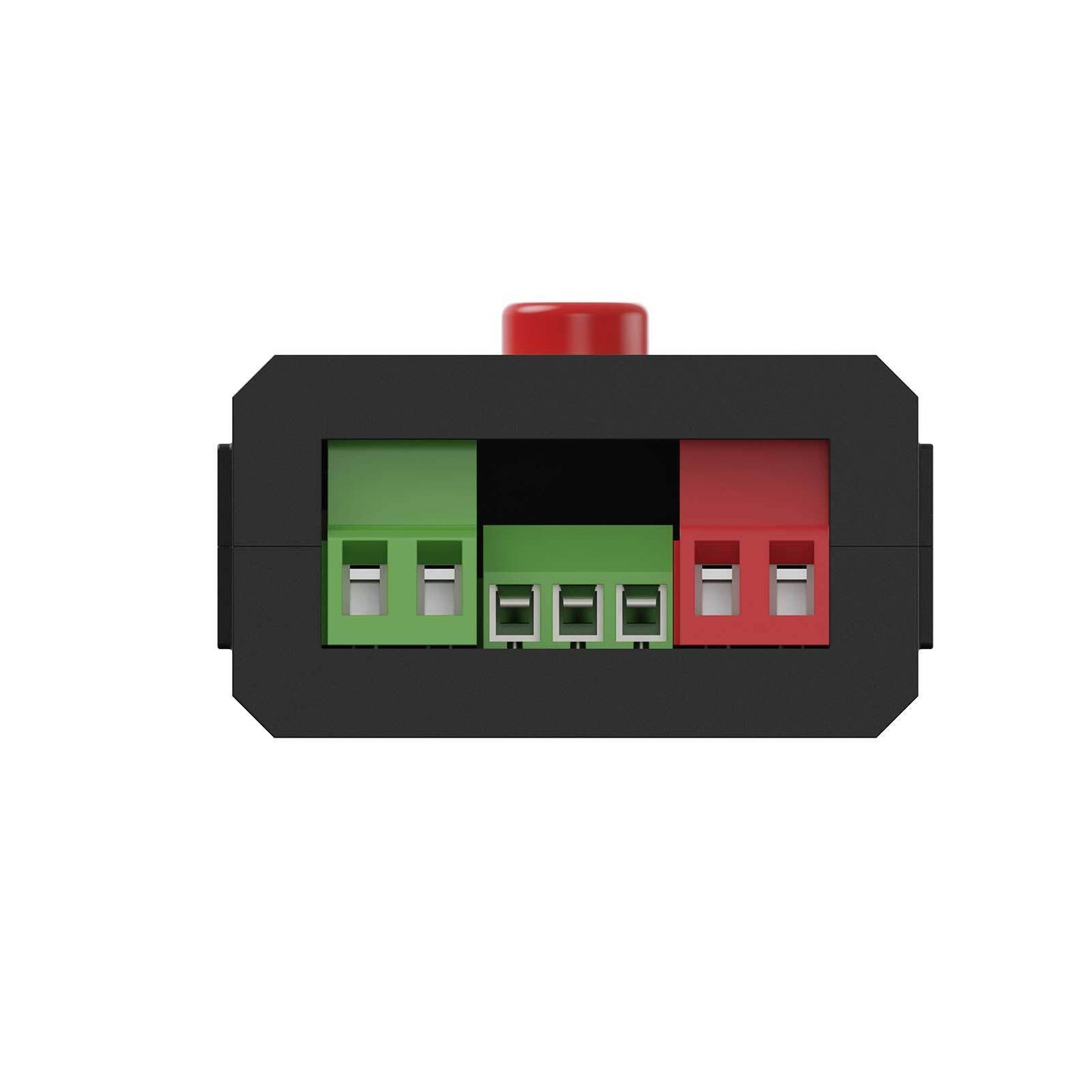

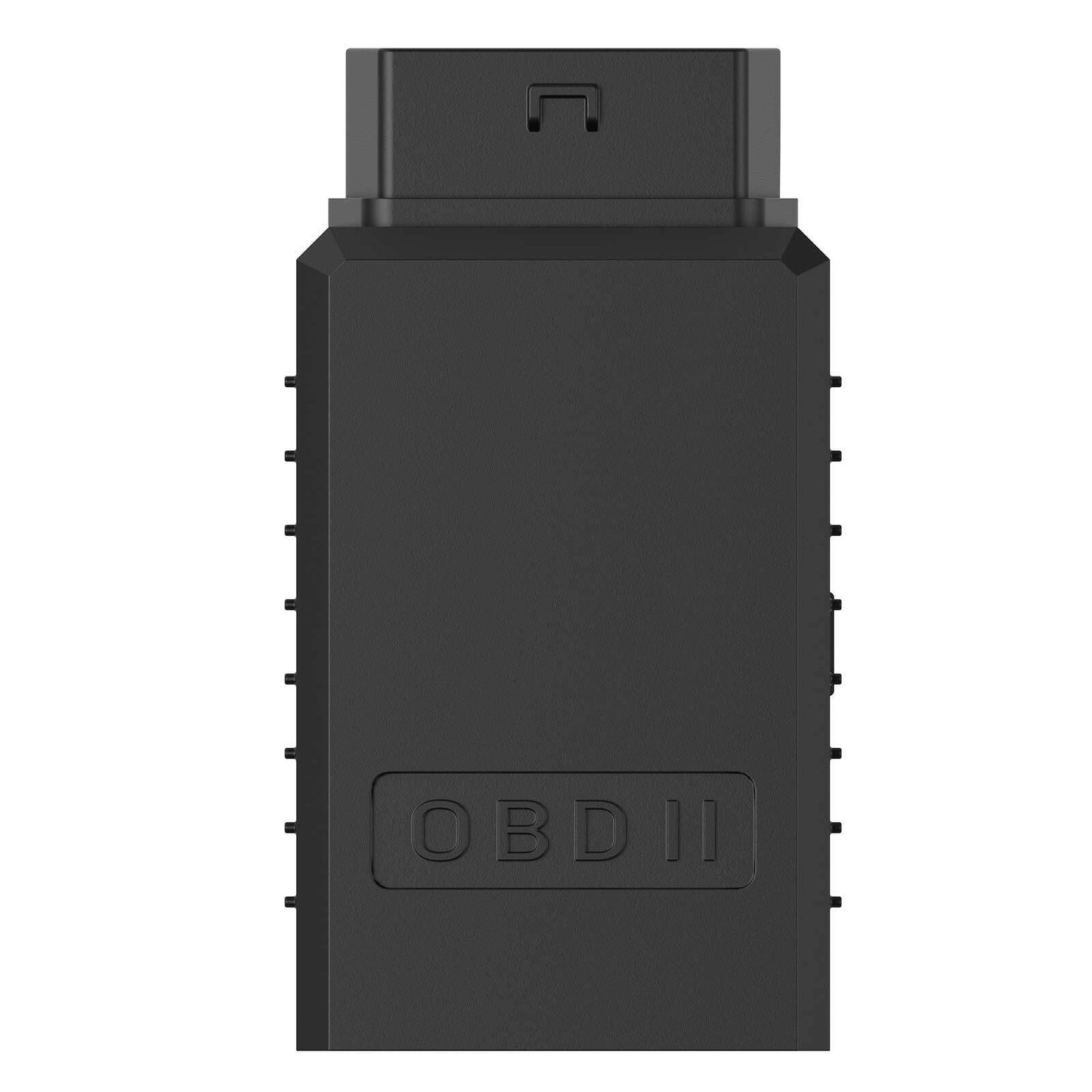

Godiag GT108 OBDI-OBDII Universal Conversion Adapter

Godiag GT108 OBDI-OBDII Universal Conversion Adapter

Normalpris 699,00 DKK
Normalpris Udsalgspris 699,00 DKK
Udsalg Udsolgt
Inklusive skat. Levering beregnes ved betaling.

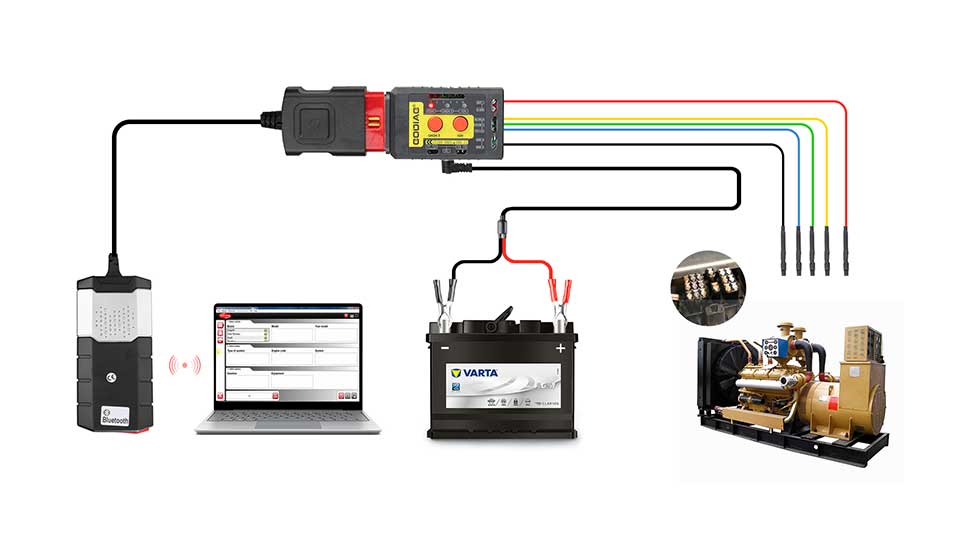

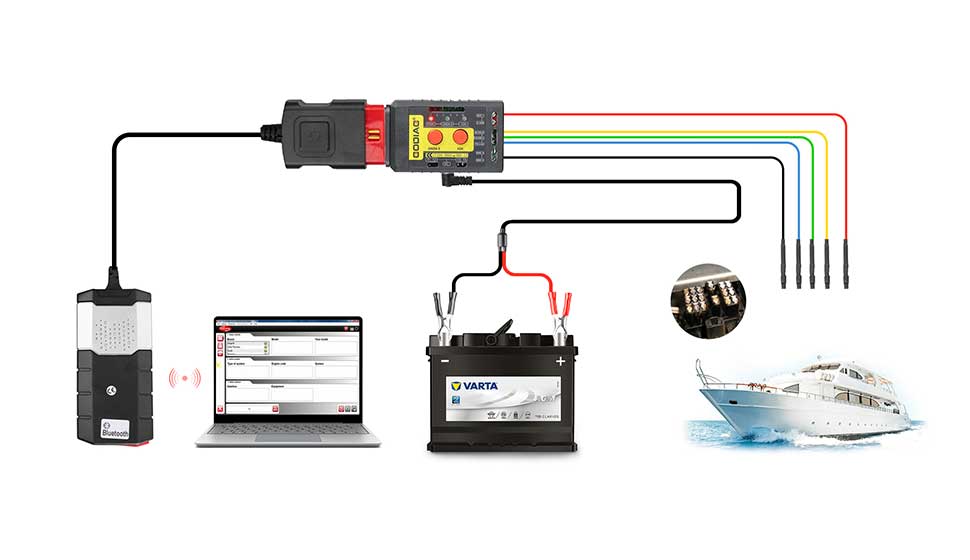

Godiag GT108 B Konfiguration Super OBDI-OBDII Universal konverterings adapter til lastbiler, traktorer, minekøretøjer, generatorer, både


Produktintroduktion:

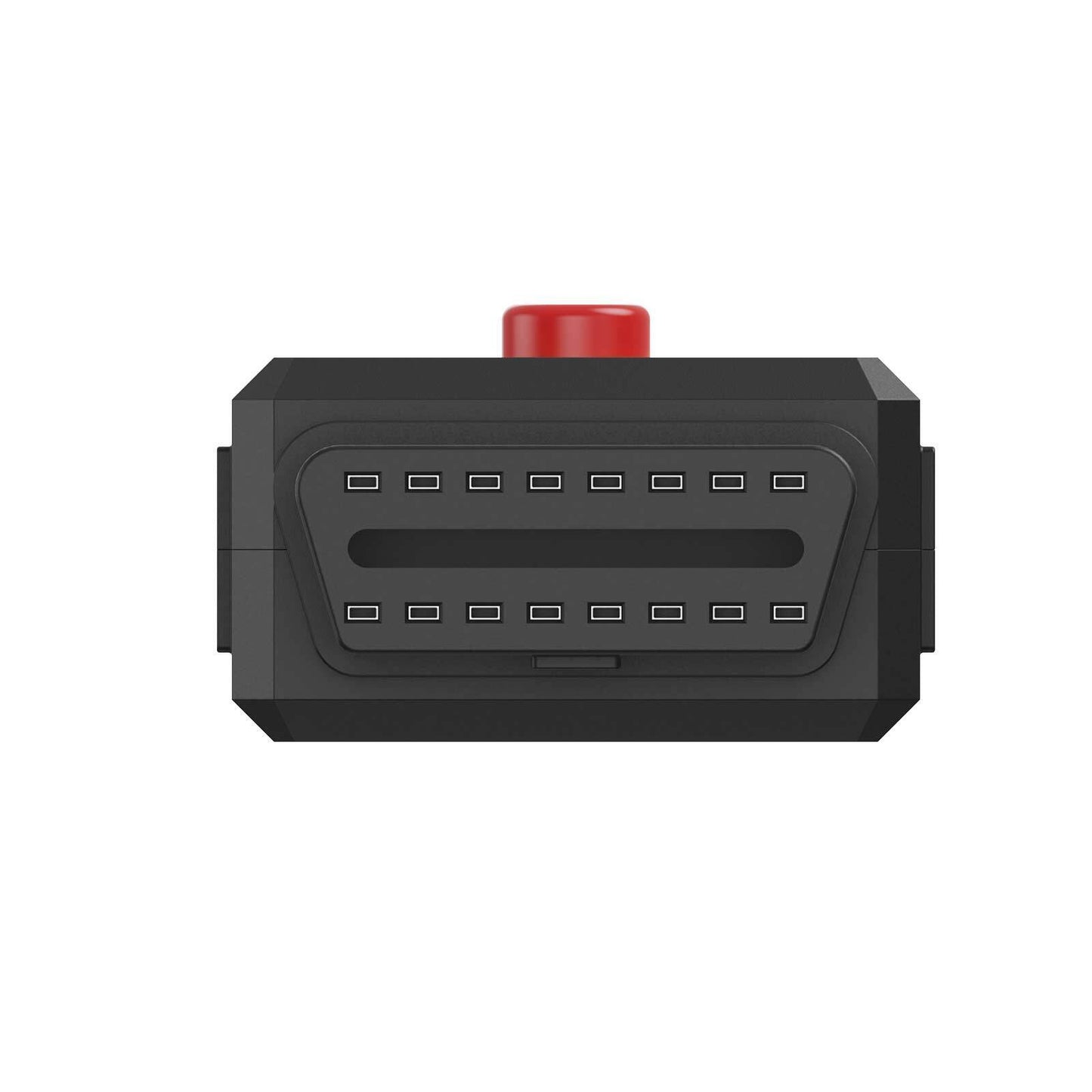

GODIAG GT108 Super OBDI-OBDII universel konverterings adapter kan konvertere OBDI-diagnose grænsefladen for lastbiler, traktorer, minekøretøjer, generatorer, både, individuelle E-CU-kontrolenheder osv. til standard OBDII-diagnose grænseflader gennem DIY-lednings grænseflade, praktisk til lastbilvedligeholdelse personale til at forbinde til OBDII diagnostisk prog/ramming udstyr til datastrømlæsning, fejlkoder diagnose, prog/ramming, aktivering og kodning...


A- konfiguration er til biler, SUV'er, pickup trucks, motorcykler.
B-konfiguration er til lastbiler, minedriftskøretøjer, generatorer, både.
C-konfiguration inkluderer både A- og B-konfiguration.

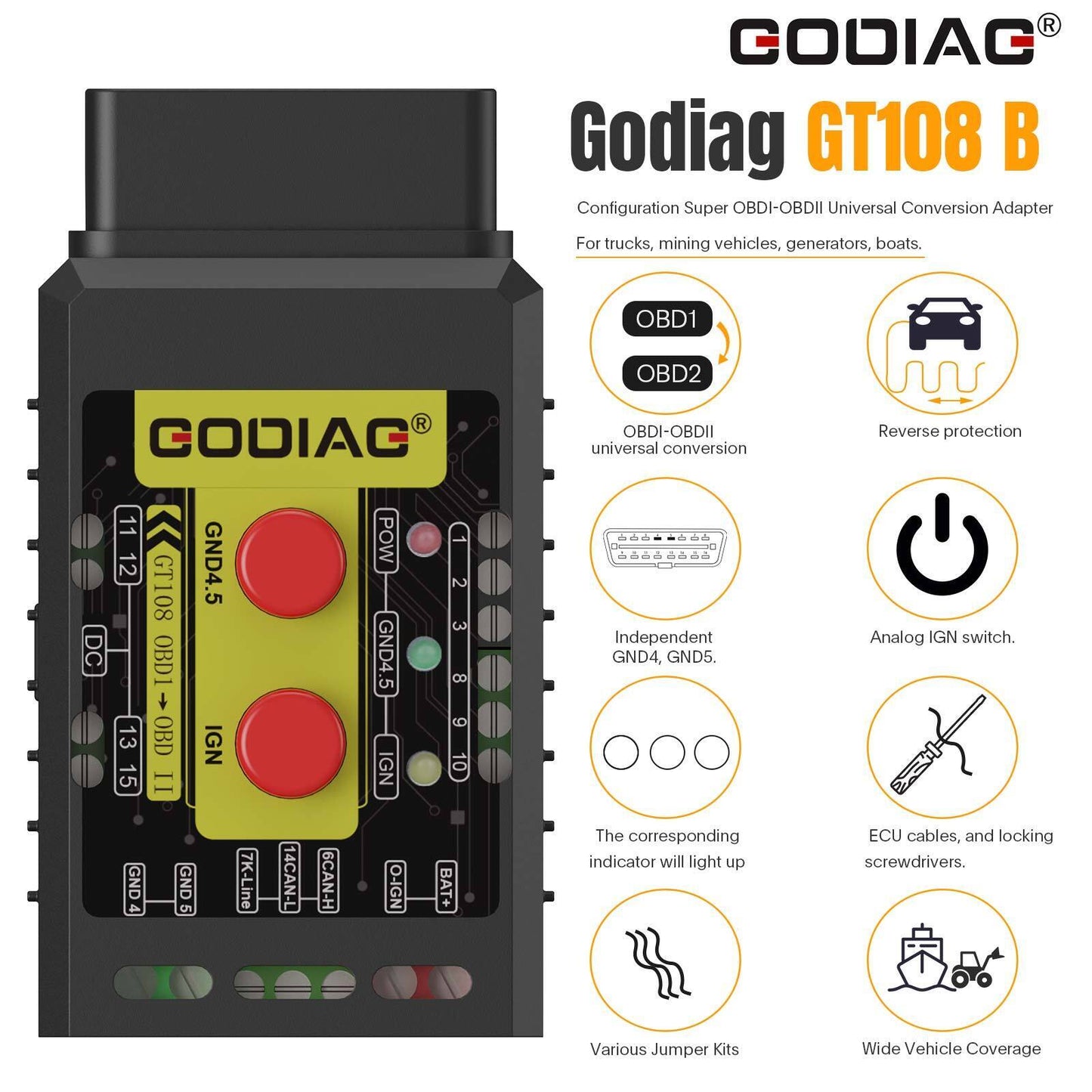

Produktegenskaber:
1. DIY ledninger, det kan konverteres til OBDII i henhold til lastbilens diagnostiske grænseflade. [Fordi definitionerne af diagnostiske grænseflader i forskellige regioner er inkonsekvente, kan de populære konverteringskabler og adaptere på markedet ikke bruge forskellige definitioner af diagnostiske grænseflader. GODIAG GT108 Super OBDI-OBDII kan bruges af vedligeholdelsesingeniører til at forbinde efter deres egne behov]
2. Enheden har omvendt forbindelsesbeskyttelse. (Hvis strømforsyningen er tilsluttet forkert, vil enheden ikke brænde ud, og den vil ikke forårsage skade på OBDII-diagnosticerings-/ramming-enheden.)
3.Uafhængig GND4, GND5. (Det er mere velegnet til at bedømme problemet med dårlig jordforbindelse af nogle kontrolenheder.)
4.Analog IGN-kontakt. (Tryk på IGN-kontakten, den tilsvarende port udsender ING VCC)

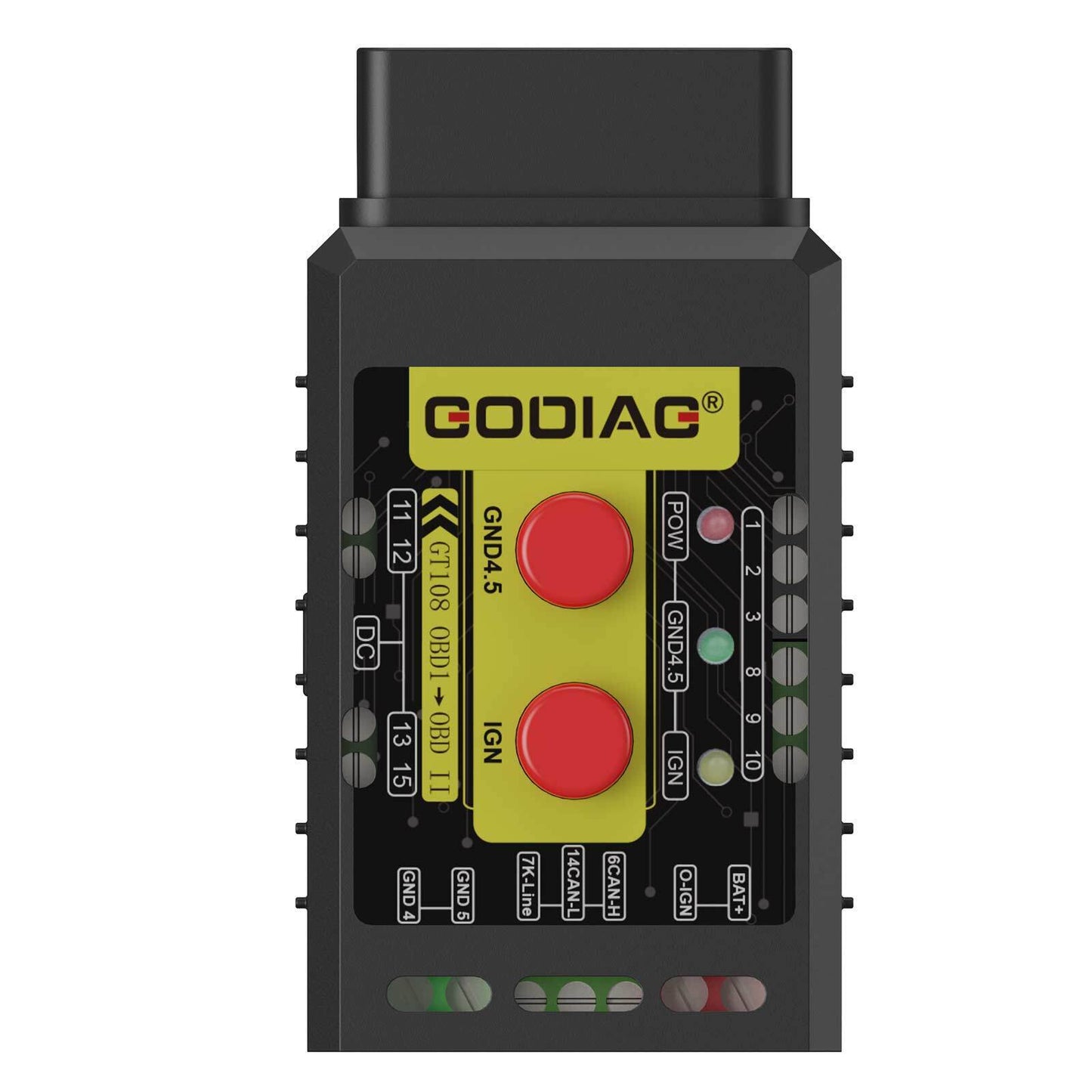

5. Strømindikator, GND4, GND5 skifteindikator, IGN skifteindikator.

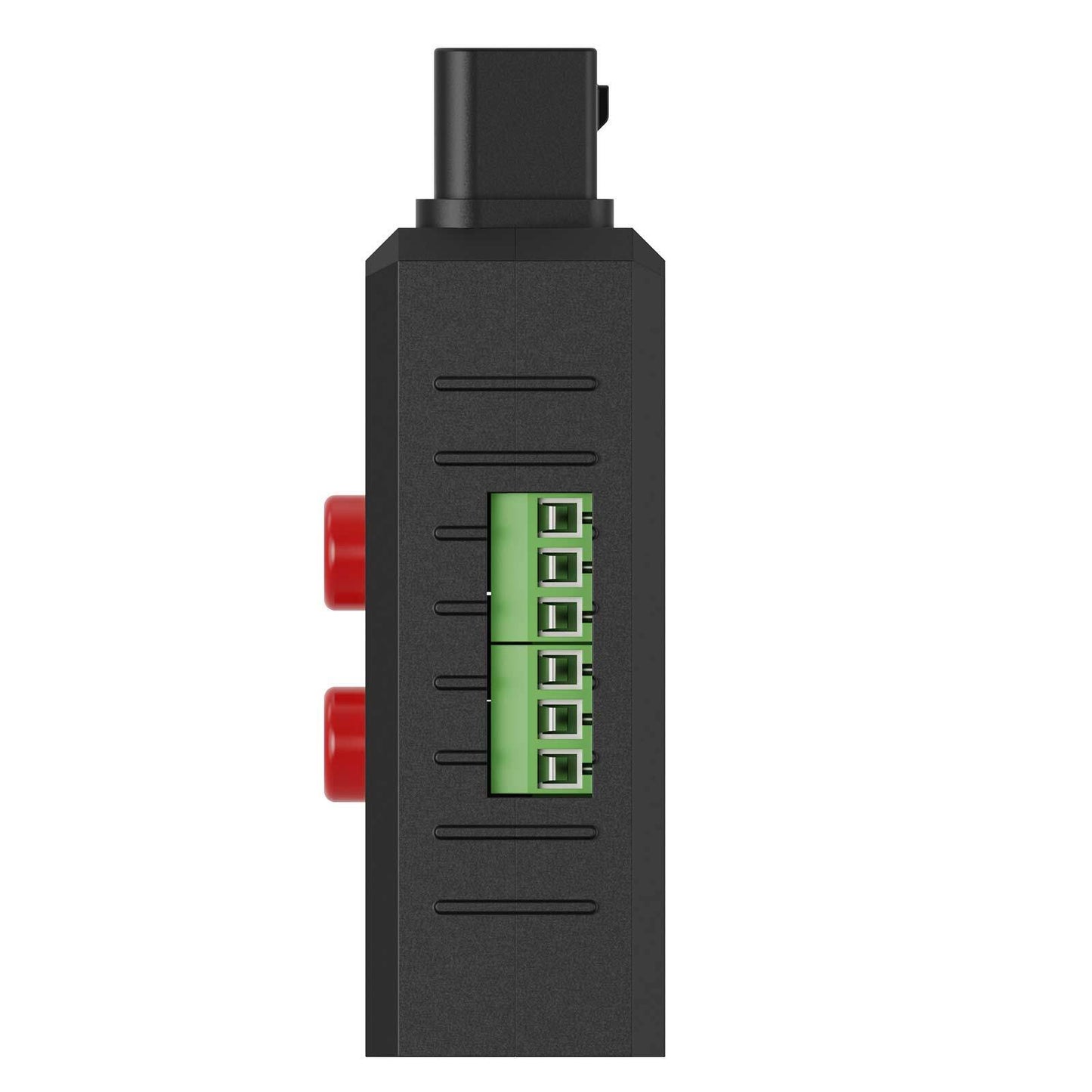

6. DIY måden at låse ledningen på. Udstyret med forskellige diagnostiske interfacekabler, E-CU kabler og låseskruetrækkere.
7. Truck Diagnostic Interface Connection Jumper Kit (Forskellige konfigurationer af jumpersæt er forskellige, køb venligst efter vedligeholdelsesbehov.)

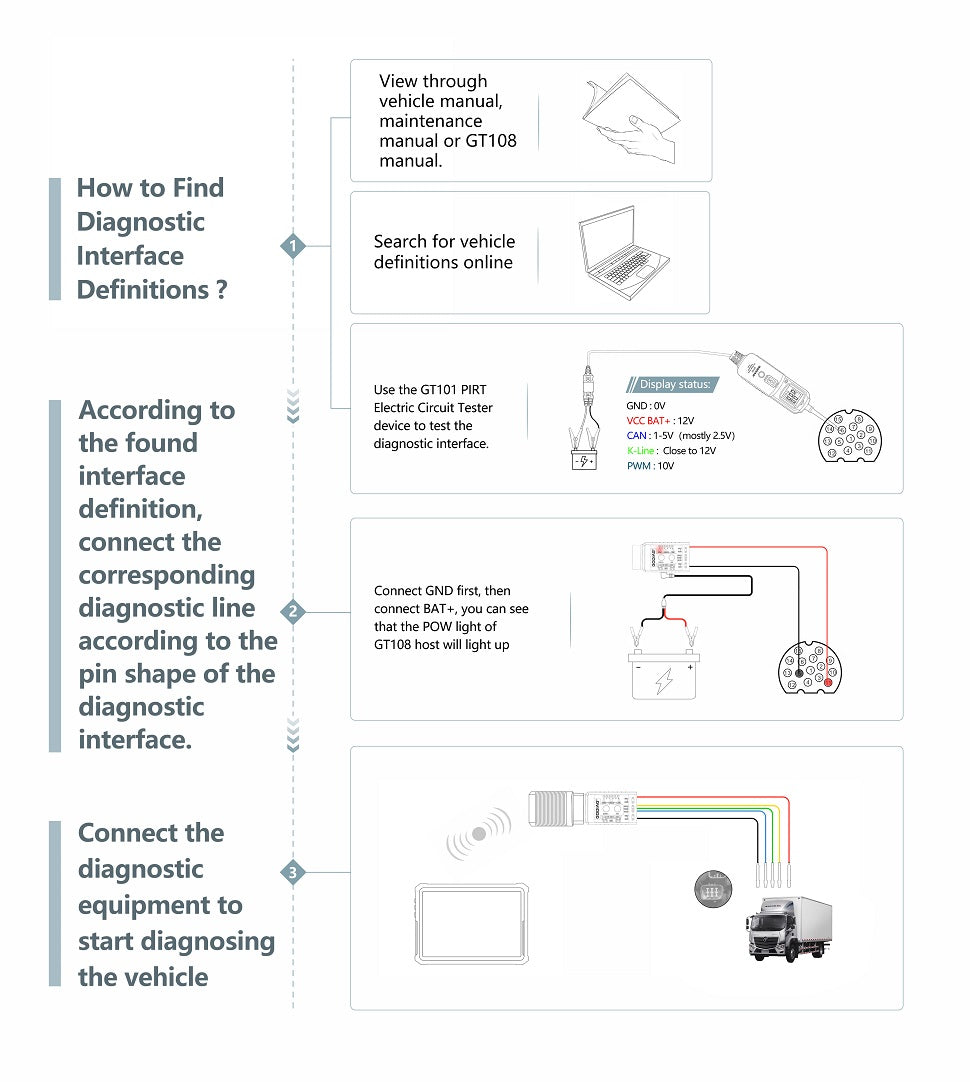

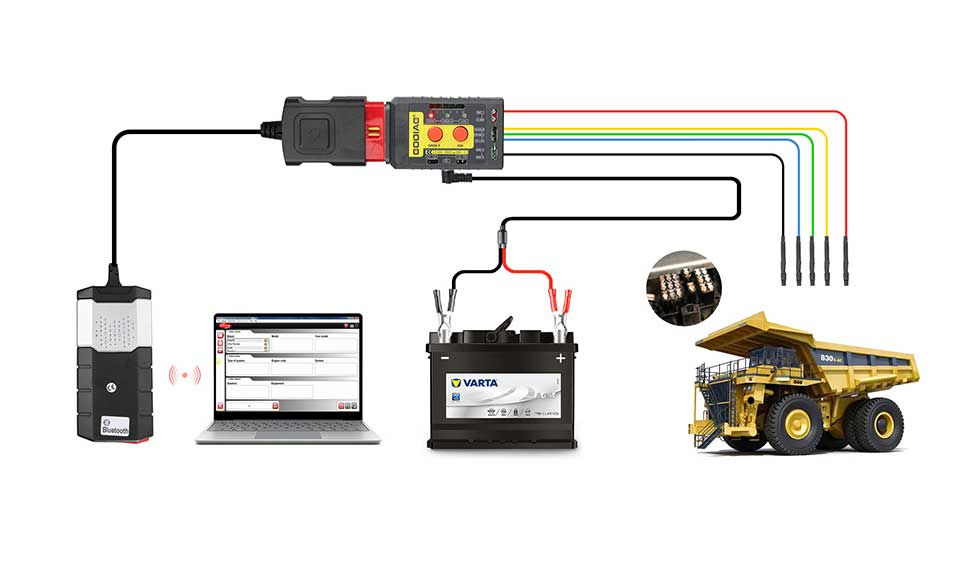

Hvordan bruger man GT108?
Trin:

1. Find definitionen af diagnosegrænsefladen (find vedligeholdelsesmanualen til dit eget køretøj, eller søg online.), eller se definitionsdiagrammet for den tilsvarende diagnostiske grænseflade i GT108-manualen.
2. I henhold til grænsefladedefinitionen skal du finde ud af, hvilken forbindelsesledning din lastbil har brug for, og tilslut den til GT108-adapteren i henhold til definitionen. (Brug en skruetrækker til at låse terminalen.)

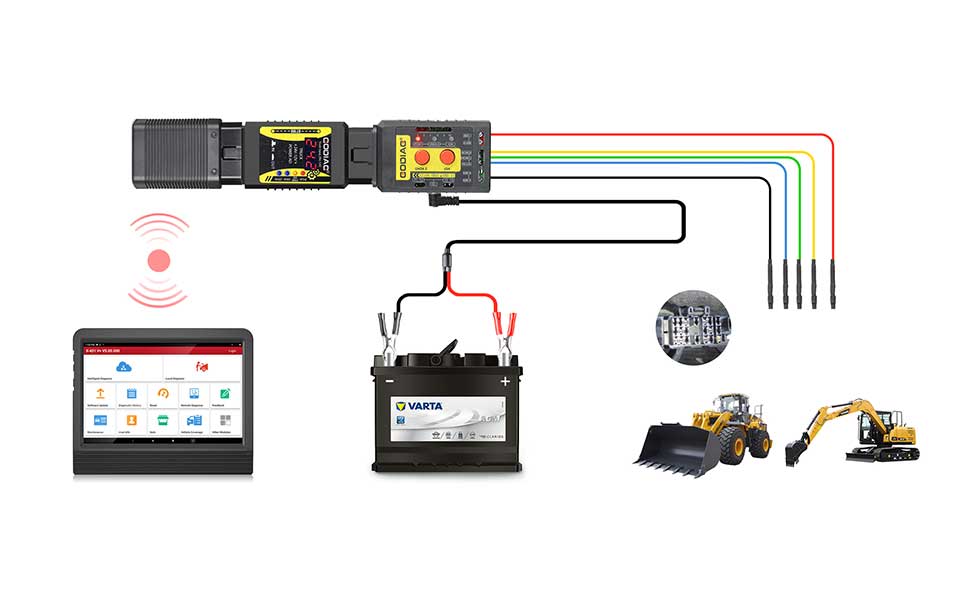

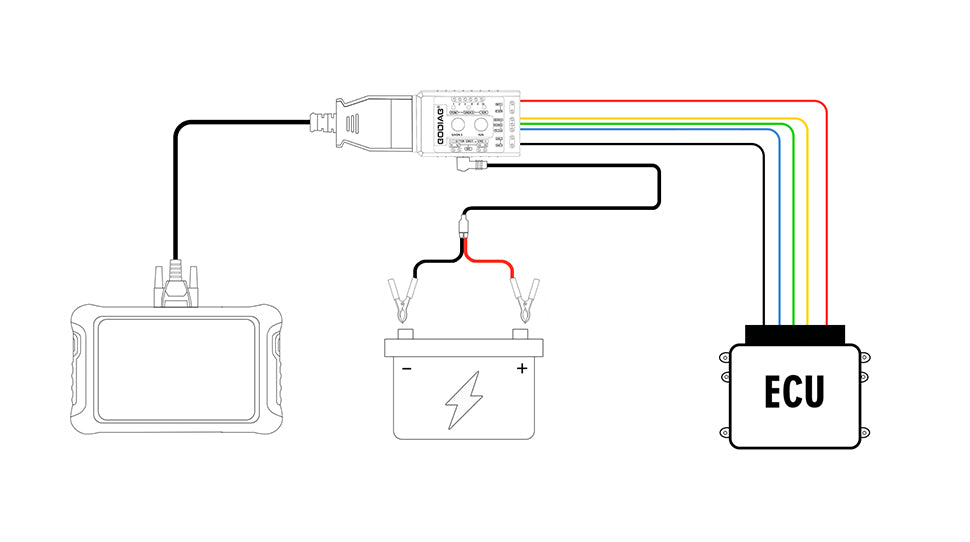

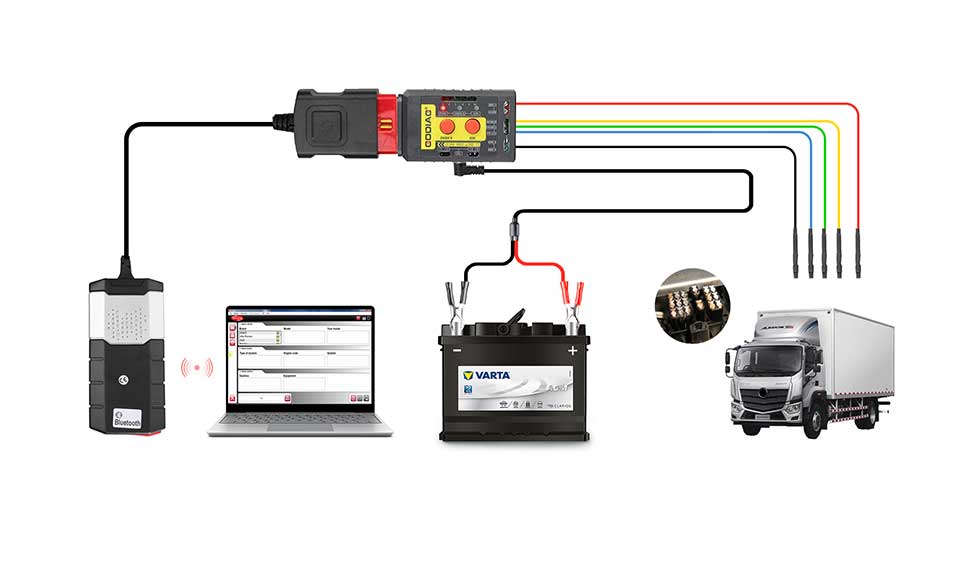

3. Tilslut det tilsluttede diagnosekabel til køretøjets OBD1-diagnosegrænseflade i henhold til definitionen. (Tilslut først GND 4 eller GND5, og tilslut derefter BAT+. Hvis strømkablet er tilsluttet korrekt, vil POW-lyset på GT108-værten lyse. Hvis køretøjets diagnostiske interface ikke har strøm, skal du tilslutte lastbilens batteri til DC'en strømstik på GT108 med batterikablet. Hvis køretøjet har brug for tændingssignalet, tilslut O-IGN-linjen og tryk på IGN-kontakten, det tilsvarende IGN-lys vil lyse, og O-IGN-linjen vil udsende tændingsstrømsignalet .)
4. Tilslut kommunikationslinjen CAN eller K-linjen til diagnosegrænsefladen. (Bemærk: Hvis det er lastbilens diagnosesoftware, der er tilføjet af lastbilens diagnoseudstyr, skal du købe en GT106 24V til 12V adapter.)
5. Tilslut diagnosticeringsenheden for at begynde at diagnosticere køretøjet.


Bemærk: Hvis du ikke kan finde definitionen for dit eget køretøjs diagnostiske interface, kan du først finde ud af strømforsyningen til diagnoseinterfacet. Brug først den sorte batteriklemme på batteriforbindelseskablet til at forbinde batteriets negative pol, og brug derefter BAT+-linjen til at forbinde til diagnosegrænsefladen for at finde strømforsyningen. Du kan også bruge et multimeter til at finde den diagnostiske interface strømforsyning. Definitionen af den diagnostiske grænseflade kan også bedømmes af GT101 Pirt Electric Circuit Tester-enheden.

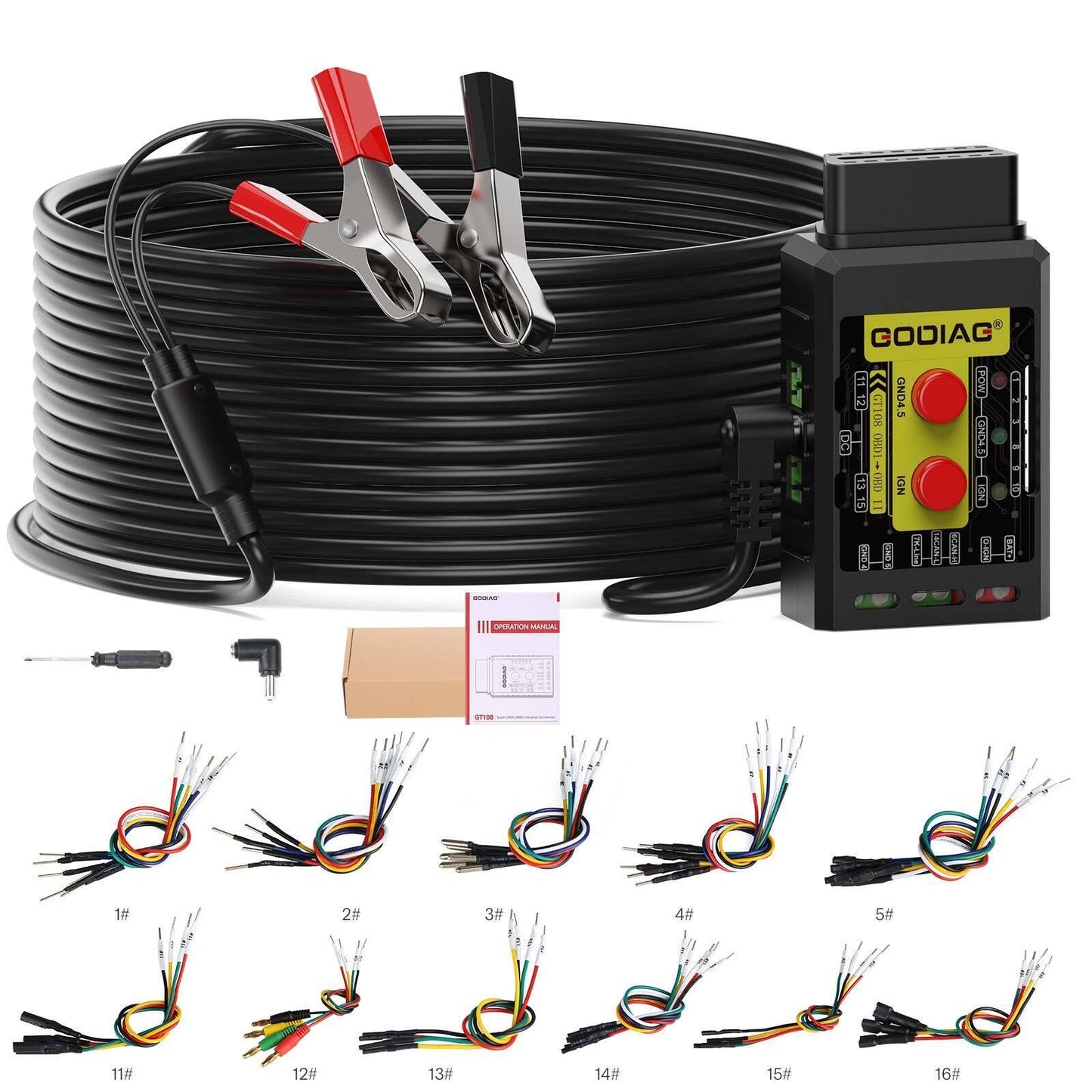

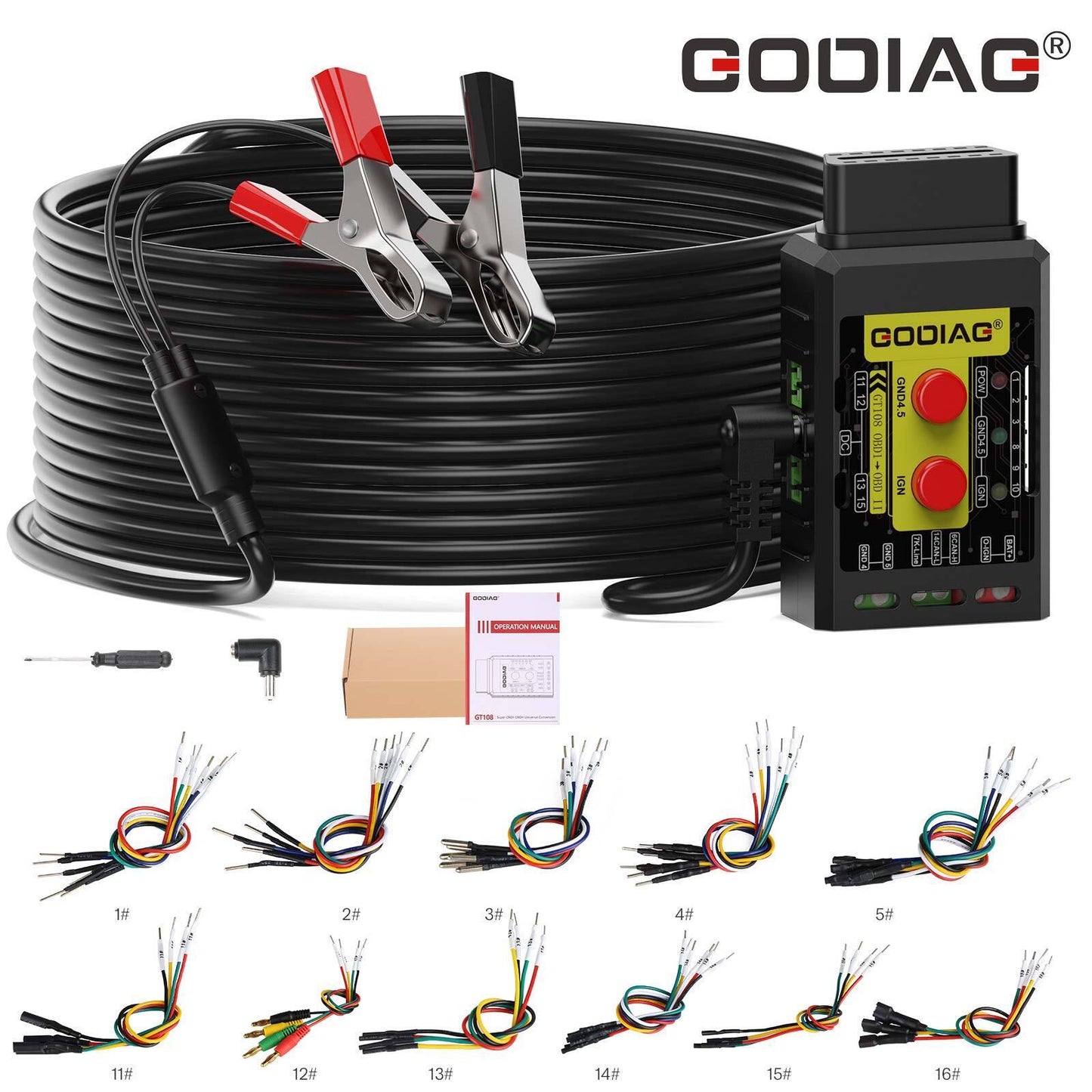

Pakken inkluderer:
1 stk x GODIAG GT108 Super OBDI-OBDII Universal konverteringsadapter
1 stk x Truck Diagnostic Interface Connection Jumper Kit
1 stk x strømledning med battericlips
1 stk x skruetrækker
1 stk x Manual
